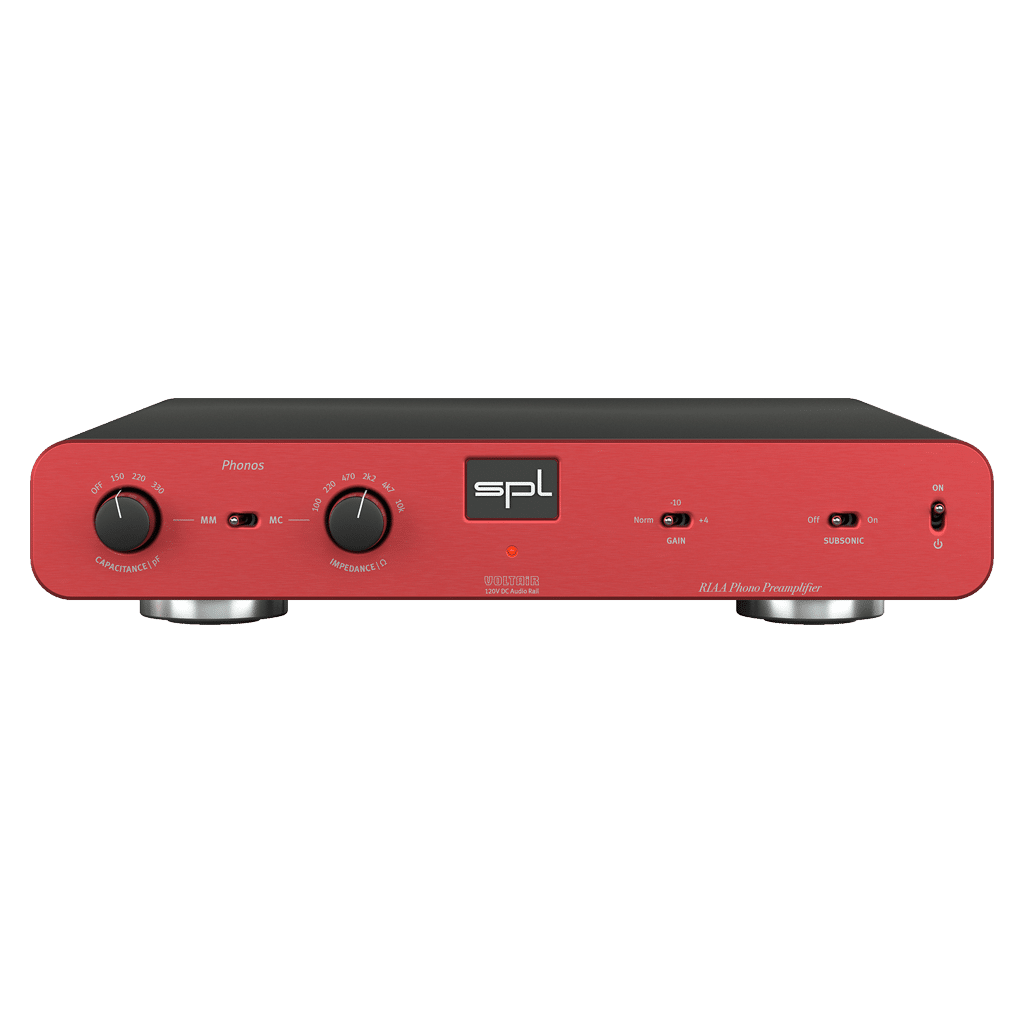

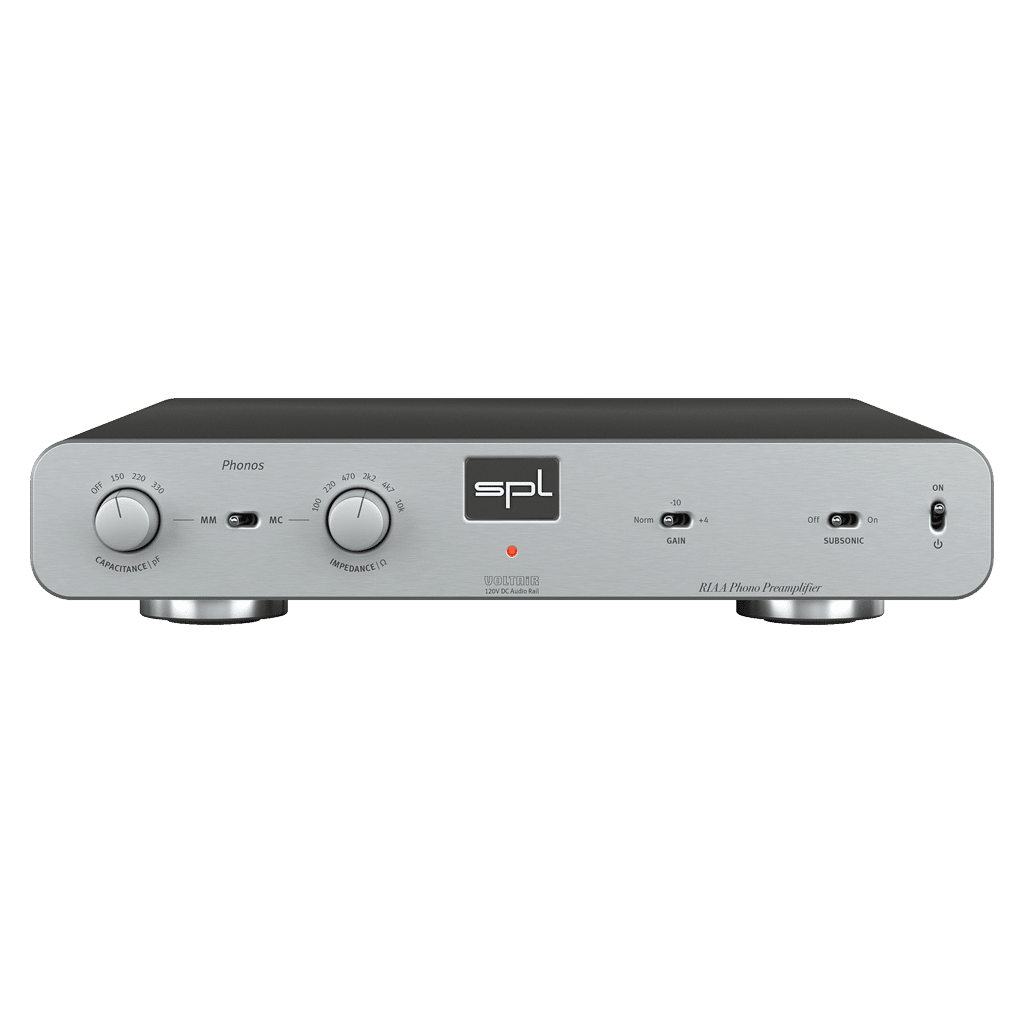

Der Phonos ist eine Phono-Vorstufe für Plattenspieler mit Moving Magnet (MM) oder Moving Coil (MC) Tonabnehmersystemen. Die RIAA-Entzerrungskurve ist nach dem legendären Douglas-Self-Design aufgebaut. Sie ist geeignet für alle Schallplatten seit 1954. Mit bis zu 71,5 dB Verstärkung für MC-Tonabnehmer und 50 dB Verstärkung für MM-Tonabnehmer gehört der Phonos zu den leistungsstärksten Phono-Vorverstärkern.
Es gibt zwei Tonabnehmersysteme für Schallplattenspieler:
Moving Magnet (MM) und Moving Coil (MC).
Moving Magnet Tonabnehmer erzeugen durch die Bewegung eines Magneten zwischen Kupferspulen einen kleine Spannung. MM-Tonabnehmer haben eine sehr hohe Induktivität und Impedanz.
Der Phonos bietet die Auswahl von drei Kapazitäten, um die Linearität des Frequenz- und Phasenverlaufs korrigieren zu können.
Die Kapazitäten sind 150 pF, 220 pF und 330 pF.
In der Off-Position wird die Kapazität durch die Kapazität des Kabels bestimmt.
Der MC-Tonabnehmer ist auch ein kleiner elektromagnetischer Generator, bei dem aber die Magnete fest verankert sind und sich die Spulen dazwischen bewegen, also genau umgekehrt zum MM-Tonabnehmer.
Die Ausgangsspannung ist allerdings mit nur weniger Hundert Mikrovolt sehr klein und ist daher empfindlicher gegenüber Rauschen und induziertem Brummen. Dadurch wird das Vorverstärkerdesign zu einer Herausforderung, denn die sehr geringe Ausgangsspannung muss extrem rauschfrei vorverstärkt werden. Phonos bietet mit bis zu 71,5 dB Vorverstärkung einen der leistungsstärksten Phono-Vorverstärker für MC-Systeme an, die dank der 120V-Technologie extrem rauscharm, linear und phasenstarr verstärkt werden.
MC-Tonabnehmer haben eine sehr kleine Induktivität und Impedanz. Dies bedeutet, dass die Effekte der Kabelkapazität (vom Plattenspieler bis zum Vorverstärker) vernachlässigbar sind.
Die Impedanz hingegen ist relevant und kann in sechs Positionen eingestellt werden: 100, 220, 470, 2,2k, 4,7k, und 10 kOhm.
Falls Zweifel bestehen, welche Impedanz mit der des Tonabnehmers übereinstimmt, können auch einfach die Impedanzen durchgeschaltet werden bis der lineare Frequenzgang akustisch ermittelt ist.
Mit Hilfe des Gain-Schalters kann die Verstärkerleistung, also der Ausgangspegel des Phonos, bestimmt werden.
Es stehen drei Werte zur Auswahl.
In der Position „Norm“ beträgt die Verstärkung für MM-Systeme +46 dB und für MC-Systeme +67 dB.
Bei der Schalterstellung auf „-10“ wird die Verstärkung um 10 dB reduziert (MM = +36 dB, MC = +57 dB). Das ist optimal in der Kombination mit standard HiFi-Geräten, die mit einem Referenzpegel von -10 dBV arbeiten.
Steht der Schalter auf der Position „+4“ wird die Verstärkung um +4 dB angehoben (MM = +50 dB, MC = +71 dB).
So ist der Ausgangspegel in etwa so laut wie der von modernen DA-Wandlern bei einem Referenzpegel von 0 dBfs = 15 dBu.
Das Rumpeln des Antriebsmechanismus des Plattenspielers wird durch die hohe Verstärkung des Bassbereichs durch die RIAA-Entzerrung in der Wiedergabe mit verstärkt.
Der Phonos bietet mit dem schaltbaren Subsonic-Filter die Möglichkeit, dieses Rumpeln zu entfernen.

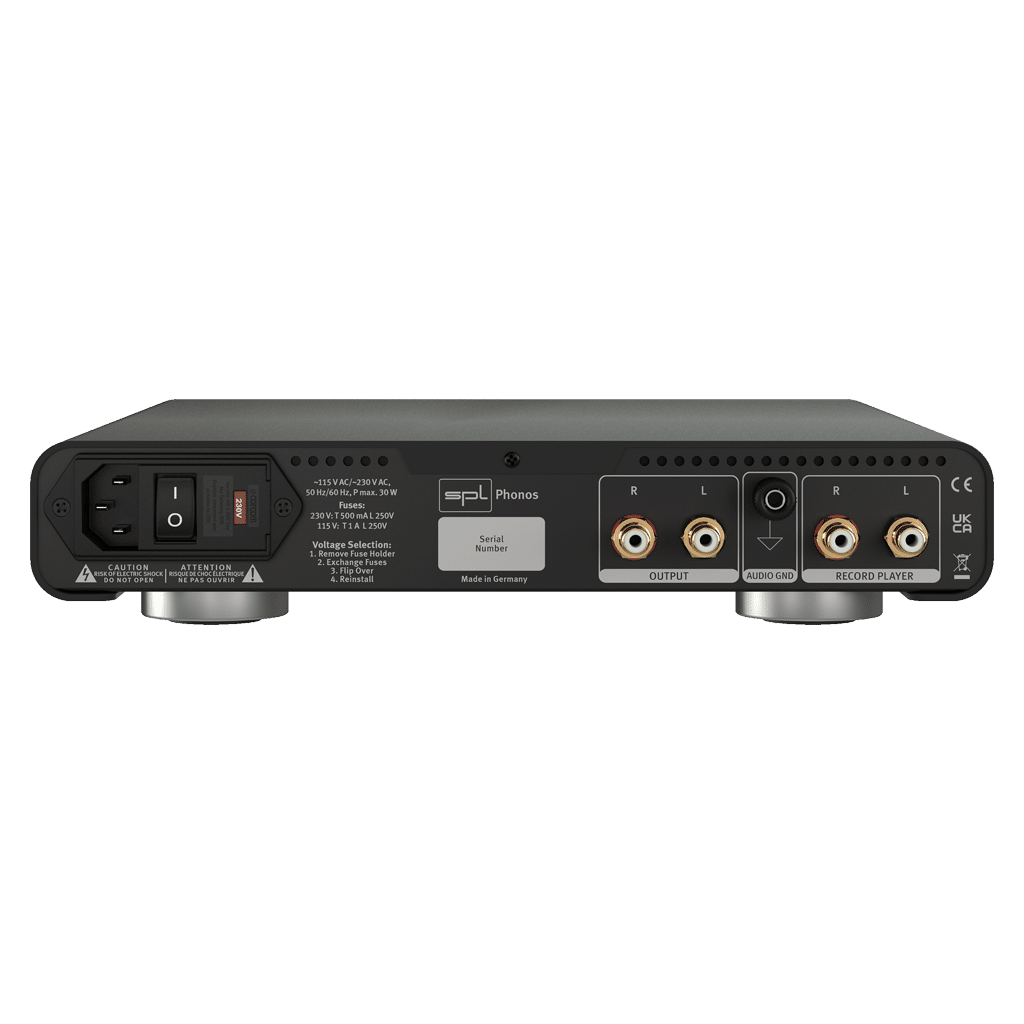

Als Anschlüsse stehen vergoldete Cinch-Buchsen für den Anschluss des Plattenspielers und zur Weiterleitung an einen Vorverstärker wie dem Director Mk2 oder dem Elector zur Verfügung.
Ein Masseanschluss für den Plattenspieler ist als Bananenstecker-Buchse ausgeführt.
Die Masseleitung kann wahlweise geklemmt oder gesteckt werden.
Bei allen Geräten der Professional-Fidelity-Serie entwickeln wir von Anfang an nicht nur nach Plan, sondern auch nach Gehör. Viele der grundlegenden Bauteile werden in Durchsteckmontage (THT) auf den Platinen verbaut. So können wir sicherstellen, dass wir die Komponenten verbauen können, die am besten klingen.
Die RIAA-Entzerrung ist eine Spezifikation für die Aufnahme und Wiedergabe von Schallplatten, die von der Recording Industry Association of America (RIAA) vorgeschlagen wurde. Mit den RIAA-Entzerrungskurven wurde ein globaler de-facto Industriestandard für Schallplatten ab 1954 eingeführt.
Die RIAA-Entzerrung benutzt beim Schneiden der Platte eine Pre-Emphasis bei der die tiefen Frequenzen reduziert und die hohen Frequenzen angehoben werden (blauen RIAA-Kurve).
Der Bass wird um bis zu 20 dB reduziert, um für mehr Platz und eine längere Laufzeit der Schallplatte zu sorgen.
Der Hochtonbereich wird um bis zu 25 dB angehoben, um den Signal-Störgeräuschabstands zwischen dem Rauschen und dem Hiss des Schallplattenmediums zum Audiosignal zu erhöhen.
Bei der Wiedergabe geschieht dann im Phonos genau das Gegenteil. Der De-Emphasis-Filter (rote RIAA-Kurve) kompensiert die Pre-Emphasis und das Ergebnis ist ein linearer Frequenzverlauf.
Die RIAA-Entzerrung des Phonos wurde nach den Empfehlungen von Douglas Self entwickelt.
Idee: Viele kleine Kapazitäten anstelle weniger großer Kapazitäten.
Vorteile: Die Kapazitäten laden und entladen schneller, was eine besser Auflösung und schnelleres Impulsverhalten bewirkt.
Im gesamte RIAA-Equalizer kommen ausschließlich audiophile Styroflex-Kondensatoren zum Einsatz.
Zur Person: Douglas Self ist ein britischer Ingenieur der Elektronik mit einem ausgeprägtem Hang zu Audio. Er ist mit Ehrentiteln der Universität Cambridge ausgezeichnet und lehrt Psychoakustik an der Universität von Sussex.
